 基桩动测仪

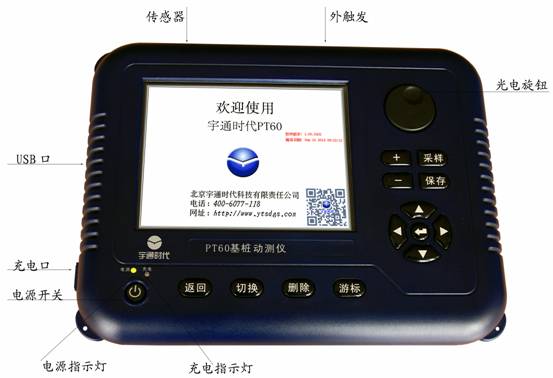

PT60基桩动测仪

----反射波法基桩完整性检测分析仪

一、产品用途

     该产品利用反射波法测试混凝土基桩的桩身完整性,判定桩身缺陷的程度和位置,对基桩的有效桩长进行校核。

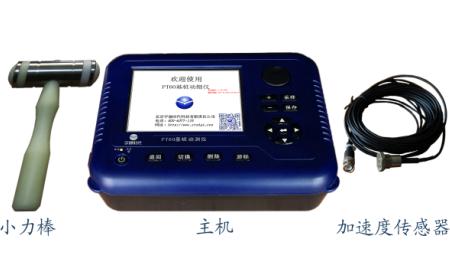

标准配置

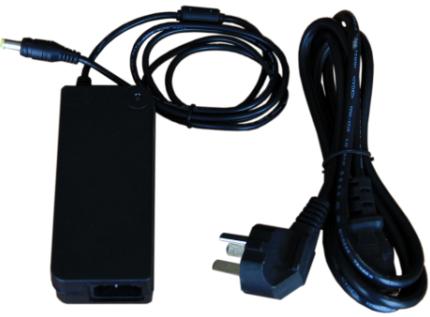

电源

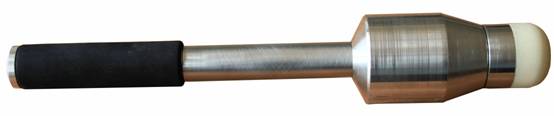

力棒

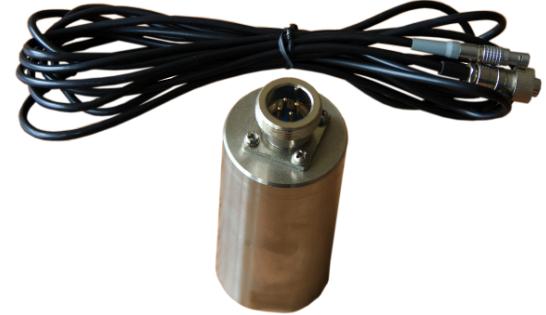

速度传感器

二、性能特点


    ●高清晰度、宽视角的TFT真彩液晶显示;
    ●高达1000倍的瞬时浮点放大器的设计使仪器易于获得长桩的桩底反射;
    ●使用USB盘实现数据传输和软件升级功能;
    ●全新的智能软件界面设计,可实时进行信号的叠加,积分和滤波等,自动保存测试参数,使仪器的操作更为方便;
    ●可配接压电式加速度传感器和磁电式速度传感器,配合力锤和力棒的使用,可适应不同长度基桩的测试要求;
    ●光电旋钮和快捷按键两种操作方式,使仪器可靠性更高;
    ● 配备功能强大的机外分析处理软件,可进行小波分析、滤波、积分等,输出检测报告;
    ●内置大容量可充电锂电池,至少可现场连续工作6小时以上;
    ●体积小,重量轻,便于携带;

三、依据规范

    ●中华人民共和国行业标准《建筑基桩检测技术规范》JGJ106-2014
    ●中华人民共和国建筑工业行业标准《基桩动测仪》JG/T 3055-1999
    ●中华人民共和国国家计量检定规程《基桩动态测量仪》JJG930-1998
    ●中华人民共和国推荐性行业标准《公路工程基桩动测技术规程》JTG/T F81-01-2004
    ●中华人民共和国行业标准《铁路工程基桩无损检测规程》TB10218-2008
    ●深圳市建筑基桩检测规程(SJG 09-2007)
    ●上海市《建筑基桩检测技术规程》(DGJ08-218-2003)

四、技术指标



 序号

               项目

          指标

1

系统噪声电压(mV

2

2

采样时间间隔 (μs

512.0

3

增益(dB

64

4

A/D分辨率(bit

22

5

频率响应

(幅频误差10%)

加速度测量频率范围Hz

0.510000

速度测量频率范围  Hz

51000

6

幅值非线性度

10

7

时间示值误差

1

8

时间分辨率

2μs

9

增益误差

1 dB

10

采样长度

4k采样点

11

系统动态范围 dB

136

12

系统参考灵敏度

加速度传感器:

100mV/g

其不确定度(k=3)为3%

速度传感器:

280mV/cm.s-1

其不确定度(k=3)为5%

13

供电方式

外部:DC12V

内部:12V可充电锂电池,连续工作6小时以上

14

工作温度范围

-10+40

15

体积:mm×mm×mm

260×180×75

16

重量:kg

1.6
