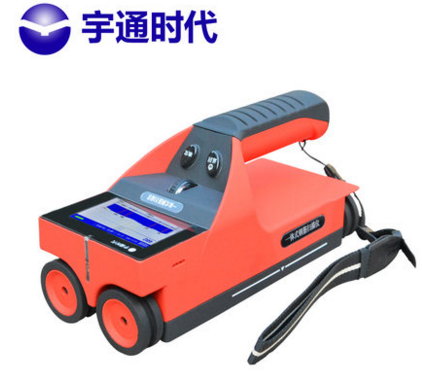

 YTGY-61一体式钢筋扫描仪
YTGY-61一体钢筋扫描仪



YT-GY61型一体式钢筋扫描仪









2



产品用途



YT-GY61型一体式钢筋扫描仪基于多线圈电磁感应技术针对混凝土内部的铁磁性物体如钢筋的特征



参数进行探测可以检测钢筋位置走向及分布情况测试钢筋保护层厚度估测钢筋直径可对



铁磁性介质中的铁磁性目标体的位置走向及分布情况进行探测



2 依据规范

   GB 50204-2015《混凝土结构工程施工质量验收规范

   GB 50010-2010《混凝土结构设计规范

   GB/T50344-2004《建筑结构检测技术标准

   JJF 1224-2009钢筋保护层楼板厚度测量仪校准规范

   JGJ/T152-2008《混凝土中钢筋检测技术规程

   DB11/T365-2006《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程



2 性能特点



    采用多线圈组合技术和高分辨率光电敏感元件钢筋位置的定位更精准



    采用声音瞄准框和激光管多种方式提示钢筋的位置更直观



采用32位高速ARM处理器测试分析更快速



采用24A/D转换器测试精度更高



采用滚轮和按键组合操作方式操作更简便



内置陀螺仪可以自动识别探头的扫描方向



多种测试模式集成多种测试规范适应不同的测试场合



图像扫描模式可以立体再现结构内部的钢筋分布



箍筋修正功能减小箍筋对测试结果的影响



灵活的数据结构设计支持构件续测



屏幕采用高分辨率彩屏(400X240),显示的信息更丰富





2





数据处理软件



   基于WINDOWS的机外软件具有强大的数据分析和处理功能生成波形图网格图剖面图、3D立体图像等直观地



再现混凝土构件内部的钢筋分布情况集成常用的钢筋测试规程可生成多种格式的检测报告可生成EXCEL格式的报



方便客户进一步对数据进行处理



2 技术参数



功能性指标

扫描方

JGJ

精细

剖面

网格

图像

三维

扫描

数据

激光

供电

主机

主机

向切换

扫描

扫描

扫描

扫描

扫描

成像

范围

修正

定位

方式

尺寸mm

重量

自动/手动

无边界

锂电池

216×110×91

550g

性能指标

项目

性能指标

保护层厚度测量范围

小量程

1—80mm

大量程

1—205mm

保护层厚度最大允许误差

1—80mm

±1mm

81—120mm

±2mm

121—205mm

±4mm

直径估测适用范围

Φ6-Φ50mm

直径估测最大允许误差

±1个规格

直径估测显示精度

0.1mm
