 非金属超声波检测仪
NU80多通道超声测桩仪

----精准快速、一站式测桩

一、产品用途

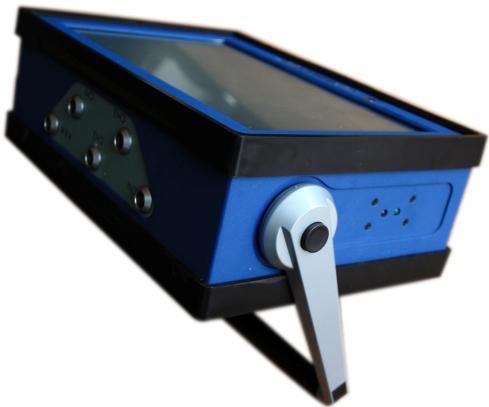

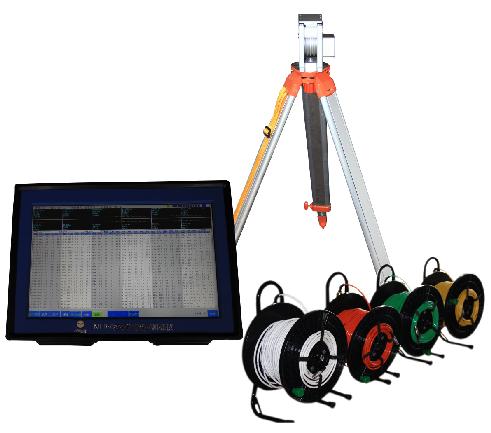

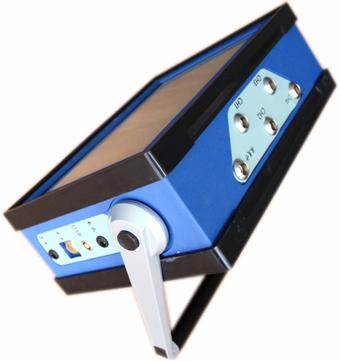

    NU80多通道超声测桩仪是一种便携式、使用超声透射法对混凝土基桩完整性进行检测的专用仪器;该仪器采用多通道自发自收电路,能够同时对多个剖面进行检测,四只换能器放到声测管中,一次提升最多可完成六个剖面的全组合测试,大幅提高检测效率,大大减轻现场检测人员的工作强度。

二、性能特点




01四通道同时提升,一分钟完成60米基桩的超声法检测。

---
---

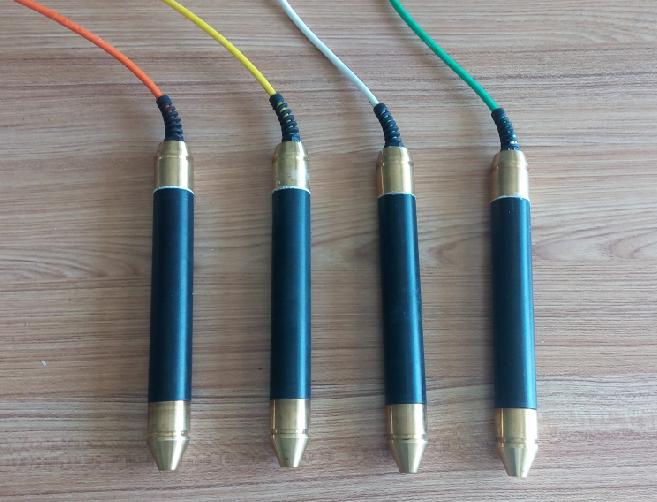

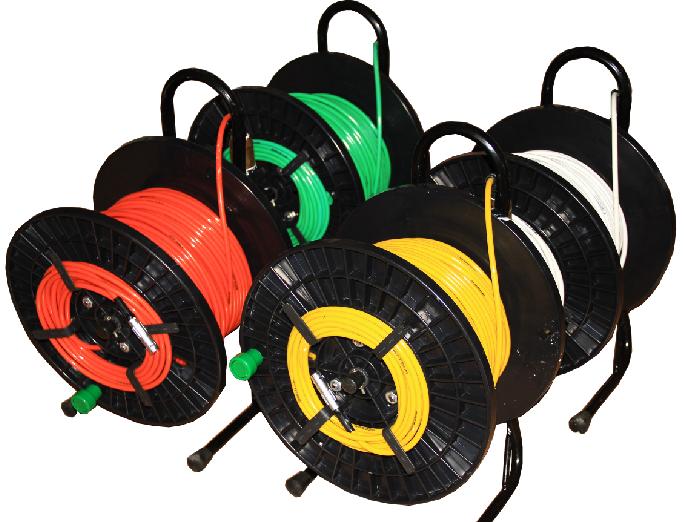

 02 换能器内置放大器,信号穿透力强;各通道采用不同颜色的电缆,便于区分。

---

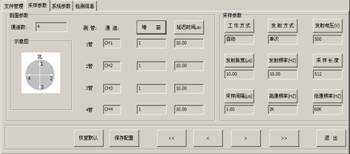

03采样时可同时调整增益、延迟时间、高通滤波、低通滤波、发射脉宽、发射频率和采样间隔
---

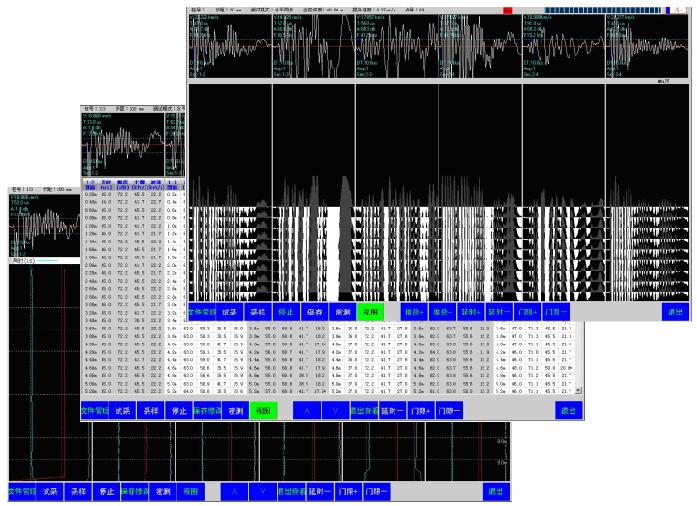

 04 多剖面数据一屏显示,波列图、数据表、深度-曲线图 多种显示方式

---


三、技术指标


 项目               技术指标              项目                   技术指标

工控机

工业级一体化,内置式

  发射电压

500v/1000V

显示器

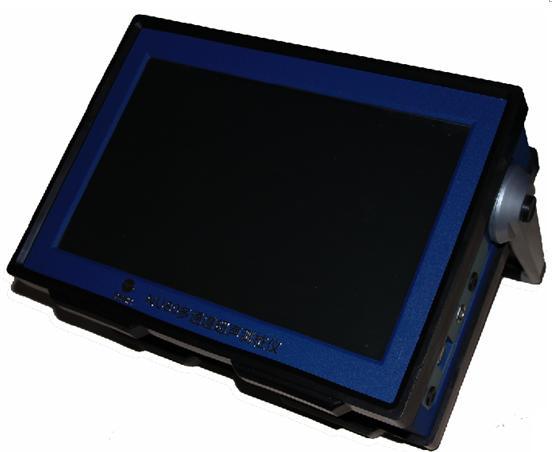

13.3寸、触摸屏、高亮度、真彩色液晶显示屏

发射脉冲

  0.1~204.7959 us

存储器

256M内存

 发射频率

10hz

硬盘容量

4G

高通频率

10HZ、2KHZ、5KHZ、10KHZ

操作系统

Windows XPE

低通频率

30KHZ、60 KHZ、150 KHZ、300KHZ

外接电源

12V

采样间隔

  0.1 ~ 3276.8 us

工作时间

5小时以上

采样长度

512、1024、2048

通道数

  4通道、3通道、2通道通用

增益

  1、2、5、10、20、50、100、200、500、1000、2000、5000、10000

触发方式

   单发、连发

延时

10~65535.975us
