 一体式雷达
RD60型工程雷达

一、产品用途

建设工程:混凝土建筑物内的钢筋分布,孔洞、疏松、剥离层等

          缺陷的位置与范围;

市政工程:探查地下管网(如水管、电力管线、油气管线、热力

          管线等)的分布探测;

公路工程:公路路面的分层厚度以及地基脱空、回填欠实、地下

          水渗漏等道路病害;

隧道工程:隧道超前预报、衬砌厚度、围岩扰动、脱空与空洞等;

水利工程:江河湖泊大坝的隐患检测、床面测绘及水下目标探测;

考古工作:古墓和古遗址的探测;

地质探查:岩层、空洞、断层、地质结构、地下矿藏等目标的

          探查。



二、技术参数

项目

技术指标

项目

技术指标

主机工作模式

一体式

天线中心频率

标配500MHz和1000MHz,选配100MHz,1.5GHz,2.0GHz;

发射脉冲电压峰值

<400V

系统最大动态范围

168dB

脉冲重复频率

138kHz

波形叠加次数

1~65535次,可选

数据采集方式

点测、连续测量

主机尺寸

368*223*100 mm

水平标记方式

手动或测距轮自动标记

主机重量

3.0kg

A/D转换位数

16位

电源适配器规格

DC15V,6A

采样点数

128、256、512、1024、2048、4096样点/扫描

连续工作时间

>5h

扫描速度

67、134、268、636扫描/秒

总功耗

<20W

时窗

25 ns、50 ns、75 ns、100ns、125ns、150ns、175ns、200ns,

工作环境温度

-10℃ ~ 40℃

外设接口

USB口,视频VGA口,电源口(充电口)

工作环境相对湿度

<90%RH



三、性能特点

  * 主机一体化便携式设计、天线内置测距装置,可单人完成测试工作;

  * 主机采用高端嵌入式处理器,基于Windows平台开发,体积小,重量轻,低功耗;

  * 触摸屏和按键两种操作方式,USB口可外接鼠标,增强了系统可靠性;

  * 具备VGA接口,可外接投影仪,便于教学、培训和展示;

  * 配置延长手柄可进行侧立面和顶面的连续测试;

  * 可配多组天线,满足不同检测场合下的要求;

  * 天线底部采用特殊的耐磨材料制成,且易于更换;

  * 内置大容量电子硬盘,外接U盘,便于大容量存储;

  * 内置大容量锂离子充电电池;

  * 数据采集软件全中文设计,操作简便。

四、标准配置

 主机  1GHz天线

 500MHz天线

 延长手柄

  数据电缆  电源适配器  USB存储盘  包装箱


五、软件界面

 采集参数设置  单道波形分析  信号频谱分析


    软件集现场数据采集和后期数据分析功能于一体,功能强大,具有数据采集的实时显示、回放及数据存盘功能;还可进行各种信号分析处理功能,如:厚度计算、目标体定位、分层界面提取、介电常数计算,以及频谱分析、信号滤波、偏移处理、增益处理、背景消除、叠加、希尔伯特变换、地形校正、数学运算、纵轴时深转换等;处理结果图像有波形堆积图、灰度图和彩色图三种显示方式。

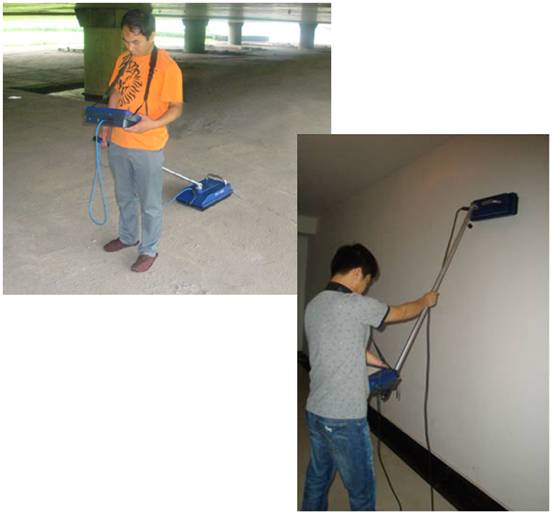

六、工作现场







  七、检测实例

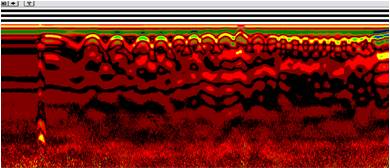

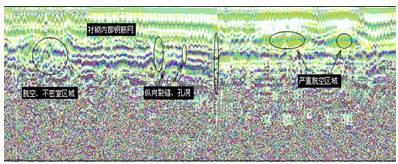

 混凝土工程钢筋及缺陷检测  地铁隧道衬砌质量检测

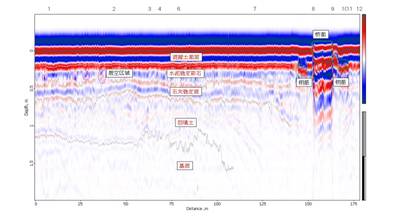

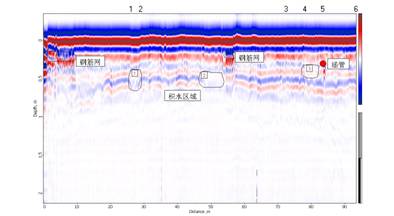

  路面含水区域测试  公路路面分层测试
